Люки на улицах Нарвы. Советский период.

После войны Нарва строилась заново. Прокладывались и новые коммуникации. Вероятно, бывший завод Й. Хелдера восстановили.

narva t kombinat

Люки NARVA T-KOMBINAT схожие по дизайну с довоенными, можно до сих пор найти во дворах на улице А. Пушкина, построенной в 1950-х годах.


Большое количество люков везли из разных мест Советского Союза.

Центральные Электро-Механические Мастерские  (ЦЭММ) треста «Ленинградсланец». город Сланцы.

В 1965 ЦЭММ  преобразованы в Ремонтно–Механический Завод (Р.М.З. г. Сланцы)

На советских люках появился ГОСТ и буквенные сокращения, обычно в центре крышки:
В, ГВ - [городской] водопровод
Г, ПГ - пожарный гидрант
К, ГК [городская] канализация (санитарно-бытовая)
ГТС - городская телефонная сеть
ВД - водосток (аналог дождевой канализации)
Д - дождевая канализация
К - кабель
МТ - междугородный телефон (телефонная сеть)
МГ - магистральный газопровод
Т - телефон (телефонная сеть)
Также тип люка, обычно по краю:
Л - Лёгкий люк
С - Средний люк (?)
Т - Тяжёлый люк
ТМ - Тяжёлый магистральный люк

СУЗКВОТ - Среднеуральский завод котельного, вспомогательного оборудования и трубопроводов (основан в 1941), после 1967 (?) СУЗМК - Среднеуральский завод металлических конструкций.

------------------------------

В 1955 ОСВУ (Одесское строительно-восстановительное управление) было реорганизовано в строительно-монтажный трест "Одестрансстрой". РПБ  (ремонтно-прокатная база)

----------------------------------

В 1960 г. в Нарве на базе центральной ремонтной мастерской создан Экспериментальный Литейно-Механический Завод (НЭЛМЗ) для нужд Кренгольмской мануфактуры, который уже в 1961 г. выполнял заказы легкой промышленности Эстонской ССР. Кроме изготовления запасных частей для ремонта оборудования, выпускались изделия ширпотреба. Наверно многие помнят маленькие сувенирные ножи-финки. Завод находился в северной части Кренгольмского остров


В 1966 г. на заводе стали выпускать чугунные канализационные люки НЭЛМЗ.

В начале 1980-х был разработан замечательный логотип завода. Верхняя часть значка (в виде щита по форме), отделена тонкой линией и напоминает верх крепостной стены. Слева под линией буква N обозначает Narva, справа два выреза стилизованы под букву E ´- Estonia.

Жаль литейщики постоянно "забывали" то линию, то букву N

Строения бывшего завода. Фото 2015 г.

--------------------------

В 1966 г. в Тарту основан литейный завод, сейчас АО "Валумехааника"

-----------------------------

ПЯРНУСКИЙ ЗАВОД ПРОДМАШ. в Нарве люки 1968-1975

PARNU MASINATEHAS. в Нарве люки 1967-1975

---------------------------------------

Таллинский завод "Металлист" основан в 1964 г.

---------------------------------------

БСРЗ Балтийский судоремонтный завод в Таллине, на полуострове Копли. Завод основан в 1912.

(Возможно здесь Балаковский судоремонтный завод, г. Балаково, Саратовская обл. основан в 1918)

--------------------------------

Завод металлоконструкций "Ильмарине". город Таллин. Завод построен в 1883 г. Люки выпускали с 1969 по 1988 гг. Сейчас на территории бывшего завода жилой квартал.

-----------------------------

Чучковский чугунолитейный завод находится в Рязанской области.

Аббревиатура "ЧЧЗ" в центре крышки была заменена на значок в виде пламени костра.

-------------------------------

 Московский завод "Водоприбор". основан в 1892.

В начале 1980-х завод "Водоприбор" обретает оригинальный товарный знак - слоник.

Некоторая продукция получает знак качества

-------------------------

ЯТТМ   Завод "Яртранстехмонтаж" город Ярославль

-------------------------

Керченский труболитейный завод создан в 1961 году.

-----------------------------

Завод ДНЕПРОЛИТ . Украина

-----------------------------------

Андреапольский литейный завод. Тверская область.

Интересный андреапольский люк, где вместо мягкого знака стоит буква "Р", находится рядом с Ратушей

-----------------------------

Таллинский завод металлоизделий основан в 1936. Ныне KITMAN

***********************************************

Начало здесь, продолжение тут.





Категория: Обзоры | Добавил: tellis (22.03.2015)
| Комментарии: 29
Всего комментариев: 29 1 2 »
1 romzivanov
0
Большое спасибо, просто песня. Все подробно и по делу. Продолжайте, если можете. С удовольствием почитаю.

2 tellis
0
Продолжение о современных люках будет осенью.

3 paalusolmu
0
Небольшое уточнение по обозначениям:
ГОСТ 8591-57
ГТС - городская телефонная сеть

Тип:
Л - лёгкий
Т - тяжелый

ГОСТ 8591-76
ГТС - городская телефонная сеть

Тип:
Л - лёгкий (диаметр крышки 666 мм), Т - тяжелый (диаметр крышки 686 мм),
требований по маркировке типа на наружной поверхности крышки нет.

ГОСТ 3634-47
ВД - водосток (аналог дождевой канализации)
ГВ - городской водопровод
ГК - городская канализация
ПГ - пожарный гидрант

(разделение по типам отсутствует)

ГОСТ 3634-61
ВД - водосток (аналог дождевой канализации)
ГВ - городской водопровод
ГК - городская канализация
ПГ - пожарный гидрант

Тип:
Л - легкий
Т - тяжелый

ГОСТ 3634-79
В - водопровод
Г - пожарный гидрант
К - бытовая и производственная канализация
Д - дождевая канализация

Тип:
Л - лёгкий (дизайн - концентрические окружности)
Т - тяжелый (дизайн - волнообразный)
ТМ - тяжелый магистральный (дизайн - волнообразный)
Р - ремонтная вставка (это тип корпуса люка, на крышке такого обозначения быть не может)

ГОСТ 3634-89
В - водопровод
Г - пожарный гидрант
К - бытовая и производственная канализация
Д - дождевая канализация

Тип:
Л - лёгкий (дизайн - концентрические окружности)
Т - тяжелый
ТМ - тяжёлый магистральный
Р - ремонтная вставка (это тип корпуса люка, на крышке такого обозначения быть не может)

Исполнение (для типов Т и ТМ), определяется конфигурацией ребер на наружной поверхности крышек:
I - волнобразная
II - тангенциальная

Дождеприемники по ГОСТ 26008-83 не рассматриваю.

P.S. Следует отметить, что кроме ГОСТ люки также изготавливались по республиканским стандартам и техническим условиям (пример последнего - крышка со знаком качества от МЗВ).

N.B. ! Ссылка на ГОСТ 3634-99 удалена, т.к. это - пост-советский период.

4 tellis
0
Спасибо за уточнение

5 tellis
0


Здесь был завод Й. Хелдера
Вид с виадука через железную дорогу. март 2015

6 Zarif
0
Никогда не подумал бы, что это довоенное здание. Хотя по архитектуре можно было заподозрить, не очень похоже на стиль советского времени.

7 ValeF
0
Да, это довоенное здание. На снимках видна верхняя часть шахты вагранки. Чугун для переплавки конечно был привозной, а "сталь-железо" в больших количествах было местным - металлолома  по округе хватало. По определённым дня собирали по старому руслу реки. Кресты с немецкого кладбища тоже попали в печь. Очень может быть, что до войны в восточной части здания было депо. Проём для ворот был очень высоким. После войны, до 60 или 61-го года в этом здании были и жилые помещения. Литейку закрыли в 59-м или чуть позже.

8 paalusolmu
0
Небольшое исследование по крышкам люков НЭЛМЗ:
НЭЛМЗ ГОСТ 3634-61
ГВ (лёгкий): 1966 (Нарва, Таллин, Тарту), 1969 (Нарва).
ГВ (тяжёлый): не обнаружено.
ГК (лёгкий): 1966 (Нарва, Таллин, Тарту, Пярну, Нарва-Йыэсуу),
1973 (Таллин), 1974 (Нарва, Таллин, Тарту, Пярну), 1976 (Нарва, Таллин, Тарту, Петрозаводск),
1977 (Нарва, Таллин, Пярну), 1978 (Нарва), 1979 (Нарва, Тарту),
1980 (Нарва, Таллин, Тарту)
ГК (тяжёлый): 1967 (Нарва), 1978 (Нарва, Таллин)
ПГ и ВД: не обнаружено.
***
Ё ГОСТ 3634-79
Г (лёгкий): 1983 (Нарва, Таллин), 1984 (Таллин, Курессааре), 1985 (Нарва, Пярну),
1986 (Таллин), 1987 (Нарва, Таллин), 1988 (Таллин, Пярну), 1989 (Хаапсалу),
1990 (Нарва, Таллин).
***
Ё ГОСТ 3634-89
Г (лёгкий): 1990 (Тарту), 1991 (Нарва, Таллин, Пярну, Хаапсалу), 1992 (Нарва), 1994 (Нарва).
***
(без ТЗ) ГОСТ 3634-89
Г (лёгкий): 1998 (Нарва).
После 1979 года, похоже, одни гидранты.

9 paalusolmu
0
[ Люки NARVA T-KOMBINAT схожие по дизайну с довоенными, можно до сих пор найти во дворах на улице А. Пушкина, построенной в 1950-х годах. ]
А что было на этом месте ранее, до постройки этих домов ? Может, этот люк - довоенный ?

10 paalusolmu
0
У меня вопрос к tellis (не сочтите за "подкоп"):
если в тексте статьи есть информация, несоответсвующая действительности, она будет правиться, или всё останется как есть, и первоначальный вариант не корректируется ?

11 tellis
0
Если что исправляю или добавляю на основании информации из комментариев - пишу в комментариях, так, чтобы предыдущие комментарии не казались несуразными. Например, сейчас удалю из статьи "Р - ремонтная вставка" (даже не знаю откуда я это взял, сам придумал).
Люки NARVA T-KOMBINAT установлены на новых местах, напротив теплоузлов многоквартирных домов. А сами люки ставили новые или б.у. неизвестно.
Интересное исследование по НЭЛМЗ!  Отсюда крышки тоже учтены? я там подбирал по разным годам, не учитывая буквы. Люков НЭЛМЗ в Нарве больше всего было.

12 paalusolmu
0
<  Отсюда крышки тоже учтены? я там подбирал по разным годам, не учитывая буквы. Люков НЭЛМЗ в Нарве больше всего было >
Да, они и взяты за основу. В Интернете (кроме этого, Нарвского сайта), в основном, люки Таллина, вторым идёт Тарту с "гербовым" люком, где-то мелькнул Пярну и, пожалуй, всё.
Обилие нарвских люков в Нарве объяснимо.
В статьи, разумеется, включаются наиболее интересные люки, но в каталог разумнее включать все варианты, т.е., например, для НЭЛМЗ для одного года могут быть четыре варианта Л+ГВ, Л+ГК, Т+ГВ, Т+ГК (если не найдутся ВД и ПГ).
P.S. Забавно, крышки люков от НЭЛМЗ, пярнуских ПРОДМАШа и MASINATEHAS "закатились" в Петрозаводск, минуя Питер (хотя в последнем и "местных" и "приезжих" люков немерено).

13 paalusolmu
0
1) откорректировал комментарий №3.
***
2) < сейчас
удалю из статьи "Р - ремонтная вставка" (даже не знаю откуда я это
взял, сам придумал) >
Сомневаюсь, что придумали. Этот "пассаж" (расшифровка сокращений) "болтается" в Интернете на нескольких сайтах в разных редакциях, с изрядной долей "народного творчества". Причём, чем туманнее представления "писателя" о предмете, тем "развесистее клюква" (пример: ТУ - тепловой узел, однако иллюстрирующее фото отсутствует).
Проблема заключается в том, что существуют сокращения по ГОСТ, по респ.стандартам, по ТУ, плюс по желанию заказчика.
***
3) Предлагаю следующую редакцию абзаца статьи (в любом случае, решение - за Вами):

На советских люках появился ГОСТ и буквенные сокращения, обычно в центре крышки:
В, ГВ - [городской] водопровод
Г, ПГ - пожарный гидрант
К, ГК [городская] канализация (санитарно-бытовая)
ГТС - городская телефонная сеть
ВД - водосток (аналог дождевой канализации)
Д - дождевая канализация
К - кабель
МТ - междугородный телефон (телефонная сеть)
МГ - магистральный газопровод
Т - телефон (телефонная сеть)
Также тип люка, обычно по краю:
Л - Лёгкий люк
С - Средний люк (?)
Т - Тяжёлый люк
ТМ - Тяжёлый магистральный люк

P.S. По типам коммуникаций:
Д - дождевая канализация пот ГОСТ (дренаж, ливневка и проч. -т это не теримины, а "кликухи").
ВД - водосток по ГОСТ.
К, МТ, МГ, Т - в ГОСТ нет, но могут быть другие нормативные документы (и желание заказчика), поэтому их оставляем.
P.P..S. По типам люков:
С - средний, в ГОСТах (47, 61, 79, 89-го годов) такого нет, но буква "мелькает". Оставляем со знаком вопроса.
СТ - сверхтяжелый - исключен, т.к. он появился в ГОСТ 99-го года.

14 tellis
0
Заменил на ваш вариант. спасибо.

15 tellis
0

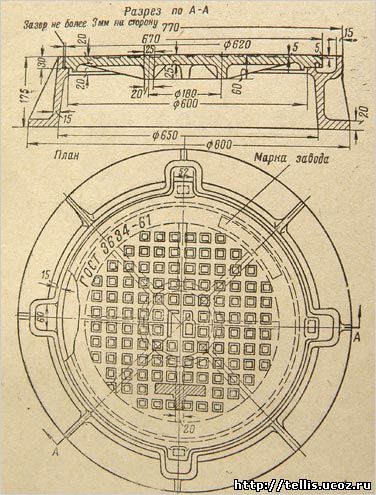

Чугунный люк тяжелого типа. ГОСТ 3634-61
Страничка из учебника Конюшкова. 1964

16 tellis
0
НЭЛМЗ ГОСТ 3634-61 1978 ГК Т (тяжёлый) - теперь и в Нарве

17 paalusolmu
0
В комментарий №8 добавил Пярну, Хаапсалу, Нарва-Йыэсуу.

18 paalusolmu
0
[q]Коммент №5: Здесь был завод Й. Хелдера.[/q]
Позволю себе высказать предположение, что это зелёное здание (в настоящее время Kreenholmi 14b) - послевоенной постойки. А вот виднеющееся за ним коричневое здание - бывший завод J.Helder'a (ранее Raudtee 10). Google и Wikimapia дают адрес Kreenholmi 14c, хотя на углу висит табличка Kreenholmi 20. См. фото в начале статьи и ссылку:
http://tellis.ucoz.ru/photo....-0-2930 (или уже сняли ?).

19 Danik
0
Здание по фактуре местами похоже на саркофаг или Ноев ковчег или мавзолей Ленина в миниатюре

20 tellis
0

Цитата
Позволю себе высказать предположение, что это зелёное здание (в настоящее время Kreenholmi 14b) - послевоенной постойки.

Однако, стоит заметить, что местами под отвалившейся штукатуркой виден бутовый камень. В советское время вряд ли стали бы строить из камня новое здание с нуля.

1-20 21-29
