Стоматологическая поликлиника

В начале 1970-х было принято решение, к уже действующей в Старом городе стоматологической поликлинике, сделать 3-х этажную пристройку. В 1974 и 1976 провели изыскательские работы на территории проектируемого здания. Отчеты о тех работах смотрите далее.

1974
Пояснительная записка.
1. Общие данные.
Для проектирования 3-эт. пристройки для Нарвской стоматологической поликлиники были произведены стр.-геологические изыскат. работы 23 и 24 мая 1974 г.
Было сделано 4 шурфа и 4 скважины, при этом 3 шурфами были открыты фундаменты сущ. поликлиники.
Стоимость  изыскат. работ 592 руб.
2. Стр.-геологические условия
Исследуемый объект расположен на берегу (склоне) первобытной долины.
Склон долины использован для сооружения ходов и убежищ, которые были разрушены во II Мировую войну. До войны на месте проектируемого здания была церковь.
Сохранены старые стены под шурфом нр.3 и скважинами 2-А и 6. В шурфах-скважинах 4-А и 5 встречались на глубине 6-7 м обломки плитняка с известковым раствором и кирпичи.
По всей исследуемой территории залегают супесчаный и песчаный насыпной грунт, который содержит стр. мусор и камни: гальки, плитняка и кирпича, обломки плитняка. Насыпь неоднородная по составу и плотности, встречаются землян. и песчаные прослойки. Характеризованный насыпной грунт местами с недостаточной несущей способностью под 3-эт. здание.
Фундаменты поликлиники были раскрыты 3 шурфами. Фундамент из плитняка на известковом растворе, глубина заложения от поверхности земли 1,4-1,6 м. На месте шурфа №3 фундамент заложен на старой стене. В остальных местах (шурфы 1 и 2) фунд. опирались на супесь с твердой консистенцией.
Грунтовые воды появились в шурфах 1 и 4-А на глубине от поверхности земли 3,5 и 7,0 м. Уровень грунтовых вод был замерен 23 и 24 мая 1974 г.



1976
1. Общие данные
Для проектирования пристройки Нарвской Стоматологической Поликлиники были произведены изыскательские работы ПИ "Коммуналпроект" в августе 1976 г.
Главный инженер проекта Куррик.
На территории проектируемой пристройки были раскрыты 12 скважин и шурфов, на участке теплотрассы 3 и вблизи новой подстанции 1 шурф. Максимальная глубина скважины 8,75 м. Общий объем  работ 69,8 м. Стоимость изыскательских работ 1259 руб.
На территории Нарвской Стоматологической Поликлиники ранее выполнялись стр.-геологические изыскательские работы в мае 1974 г. см. Т-321-74 том.
2. Стр.-геологические условия.
Место расположения объекта - южный берег старого рва, где залегают глинистые породы, выветренный песок и относительно большой слой насыпного грунта. Там возведены с военных времен убежища, которые частично в конце II Мировой Войны были разрушены. Убежища  из плитняка и сохранившиеся стены частично остаются под северо-западным углом проект. пристройки. На участке шурфов и скважин 8, 8А, 8в, 8с проходила насыпь 1,15-1,75 м, при этом бурения кончались на спинах из плитняка. В границе пристройки остается сводный (арочный) вход убежища, который засыпан в связи с прокладками коммуникаций. В месте расположения убежища проходит теплотрасса, которая в 1976 г. была частично раскопана.
Для проектирования пристройки требуется предварительно уточнить контур и конструкцию убежища.
Первый слой от поверхности земли на исследуемой территории - песчано-земельная насыпь с галькой плитняка, кирпича и строит. мусором. Насыпь с неоднородным составом и плотностью: встречаются песчаные, земляные, глинистые и каменистые промежуточные слои. Грунт в верхней части сухой и может осыпаться. В местах убежища предполагаются пустоты и частично засыпанные помещения.



 Конструктивная часть

Объект расположен на краю старой размытой ложбины.
Откосы ложбины использовались раньше для устройства подземных ходов и убежищ, которые были частично разрушены во время II Мировой войны.
На исследованной территории грунт, в большей части, является насыпным, который состоит из строительного мусора и камней, с прослойками из земли и песка. Насыпной грунт неоднороден и имеет различную плотность. Местами, нагрузка от проектируемого здания на насыпной грунт выше допустимой.
Фундаменты существующего здания частично возведены на старых стенах, и, частично, на плотном слое супеси.
Из дополнительных исследований, произведенных в августе, сентябре, октябре 1976 г. видно, что проектируемое здание частично располагается на сохранившихся сводчатых ходах.
Устройство фундамента под проектируемое здание усложняется тем, что основанием служат различные насыпные грунты, сохранившиеся сводчатые ходы, и, частично, супесь с хорошими свойствами.
Грунтовая вода, на месте пристройки, находится на глубине 2,0 - 3,0 м.Фундаменты.
Под всем зданием удаляется насыпной грунт, разбирается существующая, сохранившаяся каменная кладка и сводчатые ходы, а также отрывается твердый супесок со стороны существующего здания, и, частично, мелкий песок до абсолютной отметки *20.65.

Оставшийся насыпной грунт, на дне котлована, уплотняется механическим путем (трамбованием). Затем устраивается для пристройки песчаное основание из крупно- или среднезернистого песка, который уплотняется слоями до средней плотности. Общая толшина песчаного основания 1,5 м.
Песком заполняются также ходы, остающиеся под пристройкой (уплотнение производится также послойно до средней плотности).
До возведения фундаментов под здание необходимо произвести контроль плотности подушки.
Песчаное основание под зданием необходимо для того, чтобы осадка сооружаемой пристройки была бы одинаковой по всему зданию. Под зданием устраивается ленточный фундамент из ж/б. фундаментных блоков и блоков для стен подвала.
Фундаменты снабжаются ж/б монолитными *****.
Гиризонтальная гидроизоляция устраивается из 2-х слоев гидроизола ГИ-1 на битумной мастике. Горизонтальная гидроизоляция стен подвала - 2 слоя битумной мастики.
Подпольные каналы устраиваются из силикатного кирпича (ГОСТ 379-69) по бетонному основанию и покрывается плитами для покрытия каналов из сборного ж/б.
Наружные стены облегченной конструкции выкладываются из силикатного кирпича, толщиной 43 и 55 см. Теплоизоляция - заполнение минеральной ватой. Междуоконные столбики по осям выкладываются из силикатного кирпича. Наружные стены IV этажа выкладываются массивными, толщиной 38 см. Стены, частично, с пилястрами толщиной 12 см.






Категория: Это было давно | Добавил: starmeh (15.02.2017)
Просмотров: 338 | Комментарии: 13
Всего комментариев: 13
avatar
0
1
Интересный материал, с подробностями,
спасибо.
avatar
0
2
Судя по карте, с цокольного этажа нового планируемого здания можно будет попасть в подземный ход.
avatar
1
3
Летом 1976 года в моём кабинете председателя городского совета ВОИР на
Коммунаров 2а раздался звонок. Встревоженный женский голос прокричал в
трубку:- Почему вы не следите за строительством стоматологической поликлиники?
Пацаны мешками таскают тол из бастиона, а вам и дела нет!- Какой тол, какие пацаны? – в недоумении ответил я.- ВОХР вы или не ВОХР? Кто должен за ними следить? - не унимался голос в трубке.- Мы не ВОХР, мы ВОИР, а это разные вещи.- Некогда мне разбираться, примите меры, а то всю Нарву взорвут.- Так обратитесь в КГБ, Диме Башеву, это его вотчина.- Да не буду я разбираться, разбирайтесь сами, а я сказала  дальше уже ваше дело.Трубка замолчала, а я продолжал сидеть, ошарашено пытаясь сообразить свои
дальнейшие действия. Действительно, если таскают тол, это может плохо
кончиться, неприятностей будет не избежать. Позвонил в КГБ, Димы на
месте не оказалось, кратко описал ситуацию сотруднику, взявшему трубку, и
решил сам сходить посмотреть, благо копали совсем недалеко.Выйдя из здания, напрямик через сквер, вышел к Ратуше и мимо 3-й школы дошел
до молодежного магазина, торговавшего продуктами на углу ул. Коммунаров.Глазам предстал вырытый наполовину фундамент поликлиники каким-то ветхим
заборчиком. Пройдя его очутился, практически в самом котловане. Сразу же
обратил внимание на дырку в пол-метра диаметром на противоположном краю
котлована, как раз в его изгибе со стороны шведского рва. Подойдя
ближе, рассмотрел, что это отверстие в полукруглой башне, обрамлявшей
когда-то городские северные ворота, через которые гоняли скот на
пастбища. Но это было до Второй мировой войны. После войны
полуразрушенную башню завалили мусором, а теперь вскрыли первый с
поверхности не разрушенный свод. Заглянув внутрь, обнаружил выложенную
плитняком лестницу, спускавшуюся вдоль стены вниз. Вдоль стен стояли
стеллажи то ли с ящиками, то ли с какими-то тюками, сейчас не помню.
Изнутри пахнуло сыростью и затхлостью давно не проветренного помещения. Я
не стал залезать внутрь, а нашел прораба и попросил его заделать эту
дыру, во избежание неприятностей. Он согласился и с готовностью побежал
давать указания. Через пару дней, проходя мимо, обратил внимание, что
дыра аккуратно заделана бутом и никого больше не интересовало. Сколько и
чего осталось еще в этой башне – история об этом умалчивает. А может
 соответствующие органы там всё зачистили, дай бог, хотя, мало вероятно.
В то время мы жили в таком  благодушном неведении, о котором нынешнее
поколение может только мечтать.
avatar
0
4
russianalbion, интересные воспоминания. Но в каком
месте было это отверстие и остатки предполагаемой
башни(?) северных крепостных ворот? Не там ли, где

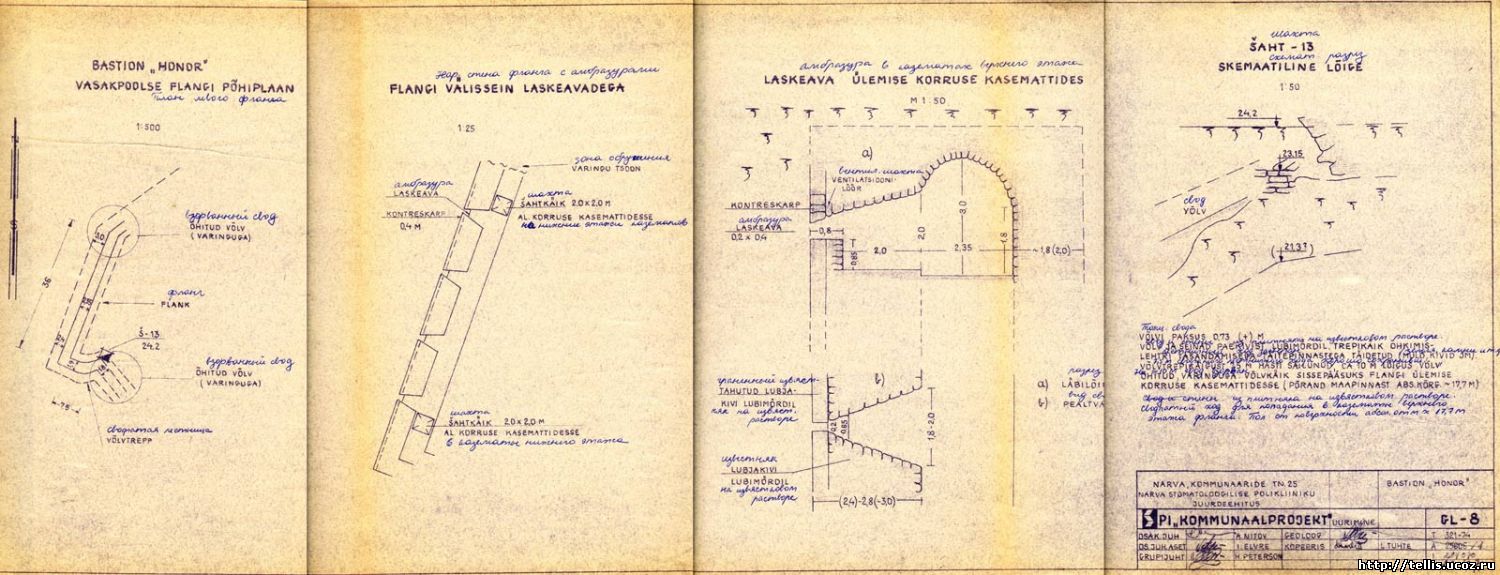

указано место обвала на первой схеме? Ведь ни на
одной из представленных в статье схем не указано
месторасположение никаких остатков башни только
галерея казематов бастиона Гонор и пролом в свод-
чатую лестницу казематов. Или остатки башни просто
не были нанесены на эти схемы?
avatar
0
5
я  тогда работал в строительном тресте и помню эпопею и даже когда то делился на сайте.                 1.события описаные происходили в 1980году.                                                                                      2. место пролома- указано стрелочкой  с русским переводом  (сохранившийся проход)                        сев-зап. угол стоматологии
avatar
0
6
narvast, я помню Ваши комментарии, но меня заинтере-
совала информация о, якобы, одной из фланкирующих
башен северных крепостных ворот. Вообще-то там ба-
шен у северных Королевских ворот, вроде бы, не долж-
но было быть. Но на некоторых планах какие-то два по-
мещения прямоугольных по обе стороны от ворот просмат-
риваются. В указанном же Вами месте проходит, как я
понял, сводчатая галерея, а russianalbion упоминает ка-
кое-то помещение, показавшееся ему почему-то одним из
этажей башни с лестницей вдоль  стены, уходящей вниз.
Почему увиденное помещение он принял за башню, просто
показалось или, возможно, эти боковые помещения, дейст-
вительно, представляли из себя сооружения наподобие
башен, засыпанных в теле куртины, там, где были ворота,
или это были сооружения все-таки какой-то другой формы?
Вот и хотел уточнить, что же он все-таки видел и в каком
месте?
Королевские ворота, вероятно, располагались где-то на
месте Комсомольской улицы и тогда правое боковое по-
мещение как раз могло быть предположительно располо-
жено там, где на первой схеме указано "место обвала".
avatar
0
7
а Бог его знает ,что он видел. Копали котлован,прокладывалли кучу коммуникациий-тепло тр.,водопровод,канализацию,кабельное хоз.,смотрите схему-слева предпологаемый проход,дальшше заваленый.Стык глории и гонора.фундаменты и подвалы довоенных зданий и забытых.Это всё мешало тут же закапывалось...... прибежал прораб и дыру...заделали
avatar
0
8
Так и Комсомольскую улицу тоже перекапывали?
Все-таки дыра в помещение с лестницей и ящика-
ми-тюками была в районе "предполагаемого прохо-
да" на схеме?
avatar
0
9
повторюсь что помню.4о лет прошло.копали котлован. откопали такой же вход в казематы как на глории. на плане он в пятне застройки клиники. как вход разрушенный. такие же ступени вниз.первый сверху ярус ( вспоминайте Викторию) вот на этом ярусе и было незнамо что плюс взрывчатка.Её и стали таскать и глушить рыбу в реке и на воодохрранилище.. Дальше по галерее -шахты ведущие на более нижние ярусы.Читай надписи на схеме.Вот в этих шахтах ступени уходили в воду.Насосы воду понизить не смогли.Вызвали водолазов.Водолазы обнаружили взрывчатку ниже тоже+растяжки +......Короче на время строительства проходы замуровали. А как оформили окончательно не знаю. Перешёл работать на Балтиец.
avatar
0
10
narvast, cпасибо за подробности. Судя по Вашим воспоми-
наниям, очевидно, что никакого отношения открытые поме-
щения к Королевским воротам не имели.
avatar
0
11
Все-таки остаётся вопрос, что за надпись на изыс-
кательской схеме "место обвала" (какого обвала?)
слева от пятна застройки поликлиники на линии
обозначенной "предполагаемый проход". При стро-
ительстве в 1980 году там тоже получается копали,
прокладывая многочисленные коммуникации к строя-
щемуся зданию. Возможно, там также попадали в ка-
кие-либо помещения, находившиеся уровнем ниже
фундаментов и подвалов разрушенных зданий.
Жаль нет схемы расположения всех 12 шурфов и сква-
жин, заложенных при изыскательских работах 1976 го-
да на месте теплотрассы 3 (на схемах обозначения "3",
не нашел.)
avatar
0
12
Комсомольская улица где находилась?
avatar
0
13
Ул. Комсомоли сейчас ул. Карья
avatar
